原理概述
此系列的經濟型水動過濾器,結合高品質過濾的優勢和自清潔功能,從不同水源(污水,水庫,河流,湖泊,等)為客戶提供持續的供水。該過濾器可在工業,市政和灌溉應用方面投入廣泛的使用。其主要部件是一個由不銹鋼制成的具有較大開放面積的濾網,以承受高污負荷和壓力。當過濾器的壓差(△P)達到預設值[0.5bar(7psi)]時,將進行自清潔。排污閥打開,壓力通過液壓塞釋放,水流通過排污閥排出。液壓馬達室和吸污管內部的壓力大幅降低,液壓馬達帶動吸污管及吸嘴進行旋轉并垂直移動,通過吸嘴將污物吸出,清潔整個濾網的內壁。沖洗過程需要5秒。過程結束時,排污閥關閉,過濾器為潔凈狀態。在整個清洗過程中供水不間斷.

1、液壓活塞 2、殼體 3、排污閥 4、排污室 5、液壓馬達

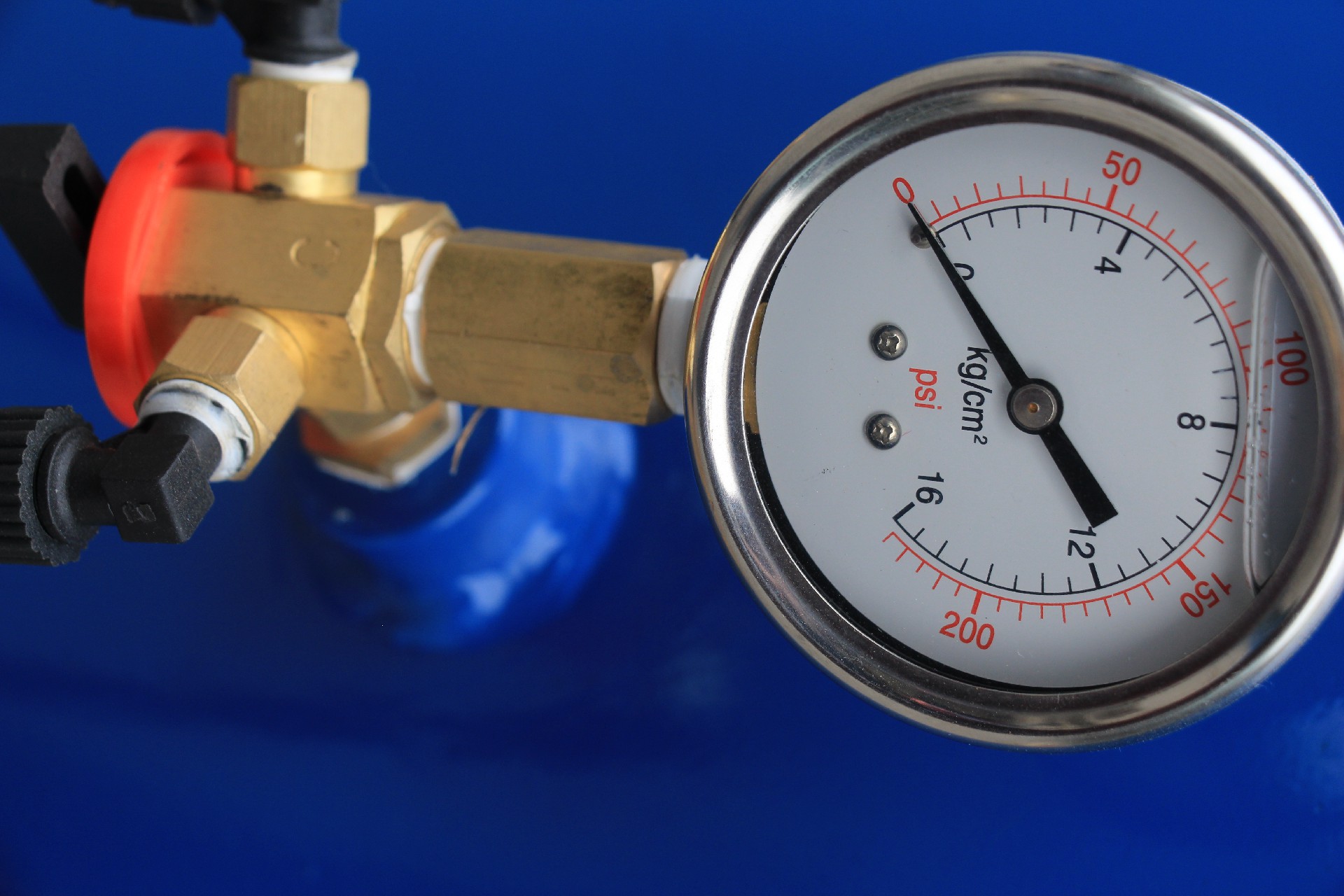

7、濾網 8、吸污軸 9、吸嘴 10、壓力表 11、控制器
標準
單臺處理水量:10~200m3/h
最小工作壓力:2bar(30psi)
工作壓力:≤10bar(150psi),≤16bar
過濾器清潔時的壓力損失:0.1bar(2psi)
工作水溫:≤65oC(149oF)
過濾精度范圍:25-400微米
自清洗所需水量:2-4"過濾器,-8升;4S-8"過濾器,-25升
自清洗時間:5秒鐘
自清洗控制方式:壓差、時間及手動
電控方式:直流12V;交流24V
過濾器自清洗完全依靠系統管線內的水壓,無需外部動力
技術參數

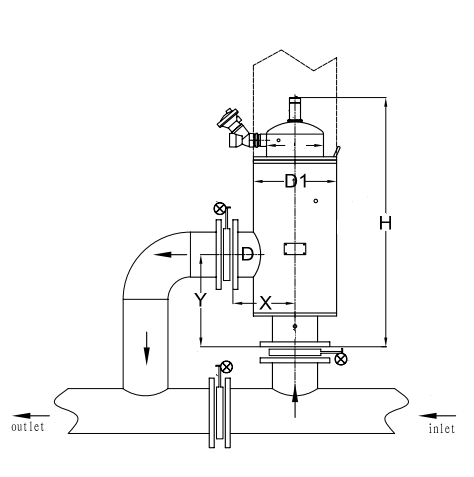

安裝尺寸

特殊應用
? 工作壓力:可達16 bar.
? 工作水溫:≤95?C.
? 防霜凍:用于寒冷氣候條件下的特殊控制系統。
? 電壓:110 V,220 V,單相,24 V和太陽能。
